Crear un Modelo Conceptual en Draw.io

¿Qué entendemos por Modelo Conceptual?

Un modelo conceptual es la representación abstracta de los datos relevantes de un sistema. Aquí se identifican conceptos claves como:

Entidades

Representan objetos o conceptos importantes en el dominio (por ejemplo, Cliente, Producto, Pedido). Para representar una entidad, debes usar un rectángulo y puede tener o no un borde:

Entidad

  o

Entidad

Atributos

Describen las características de una entidad (por ejemplo, nombre, dirección, precio). Estos se representan mediante óvalos:

Atributo clave



Atributo

Relaciones

Describen las conexiones entre entidades (por ejemplo, un cliente realiza un pedido). Estas se representan mediante rombos:

Relación

La creación del modelo conceptual es el primer paso fundamental en el diseño de una base de datos. En esta etapa se identifican las entidades, atributos y relaciones sin preocuparse aún por detalles técnicos como tipos de datos o claves foráneas. Es una fase previa al diseño del modelo lógico o físico.

Cómo comenzar con Draw.io

Existen muchas herramientas para crear diagramas, pero en este artículo vamos a utilizar Draw.io, una herramienta gratuita para crear diagramas. Permite exportar, compartir y colaborar fácilmente, lo que lo convierte en una excelente opción para crear modelos conceptuales. Para ello, sigue estos pasos:

1. Accede a https://draw.io

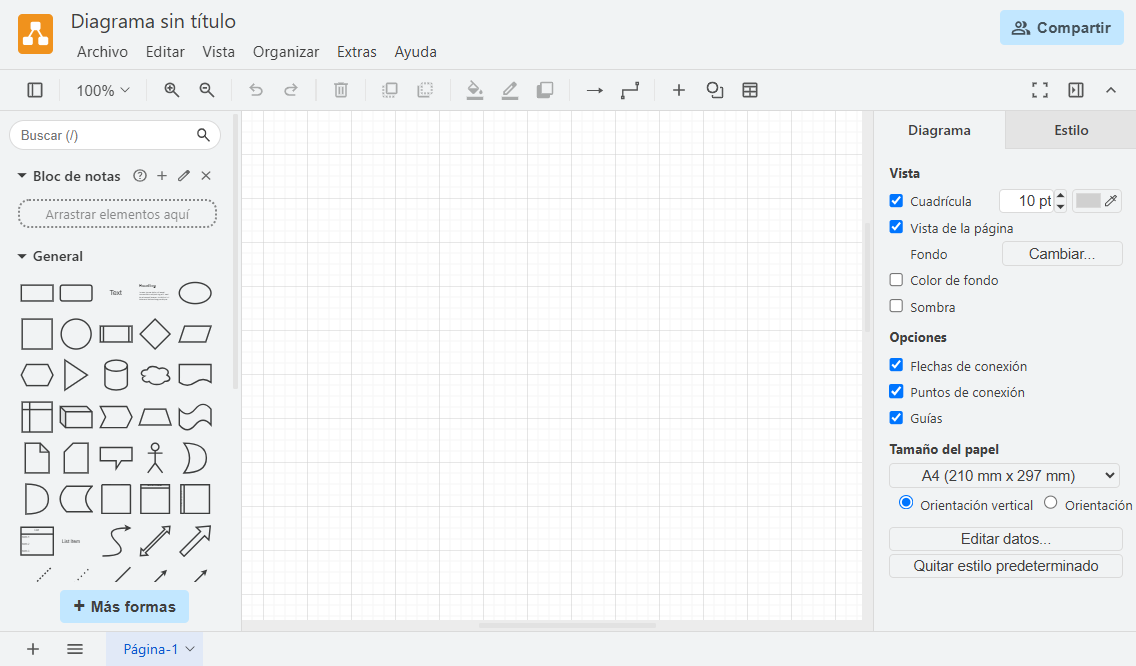

pantalla principal

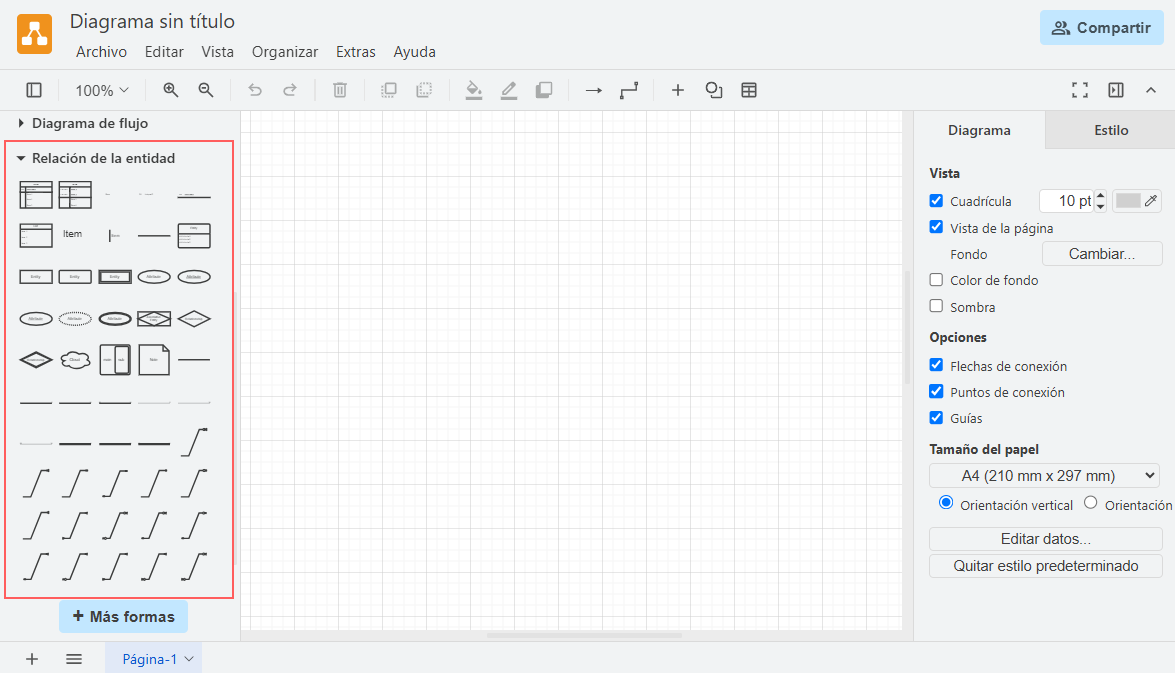

2. Ve al menú izquierdo y selecciona

• Relación de la entidad para trabajar con símbolos de bases de datos.
• Usa rectángulos para entidades, óvalos para atributos y rombos para relaciones.

Entidades, Atributos y Relaciones

Aquí encontrarás lo necesario para comenzar a crear tus diagramas conceptuales. A continuación, se presentan algunos ejemplos básicos sobre cómo utilizar estos símbolos:

1. Entidad

Entidad

  o

Entidad

2. Entidad con atributo clave

Cliente

ID_Cliente

3. Entidad con atributo normal

Cliente

Nombre

4. Relaciones

Cliente

Compra

Producto

Crear un modelo conceptual

En este ejemplo básico definiremos dos entidades principales Cliente y Producto y su relación:

• Entidad: Cliente
  • Atributos: ID_Cliente, Nombre, Correo
• Entidad: Producto
  • Atributos: ID_Producto, Nombre, Precio
• Relación: Compra

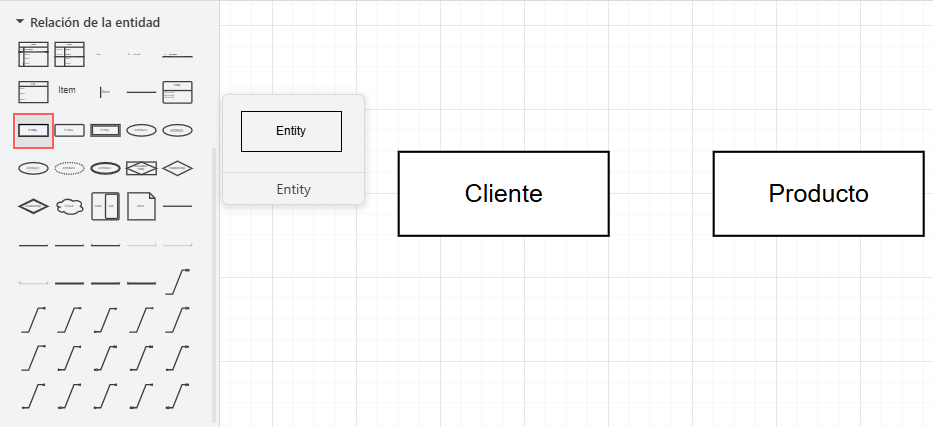

Empezamos por añadir la entidad Cliente y Producto, buscamos en el cajón de herramientas y si nos ponemos encima del item correcto lo vemos ampliado, clic sobre él y se añade.

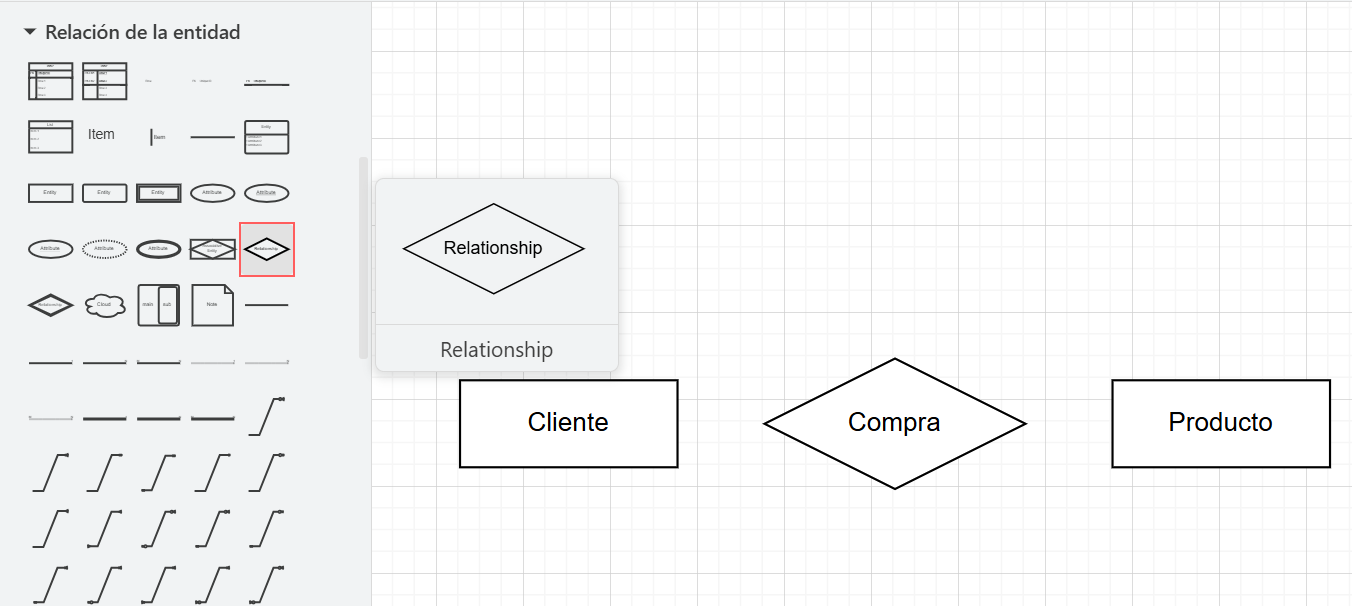

Ahora añadimos usando un verbo para describir la relación, un cliente compra un producto:

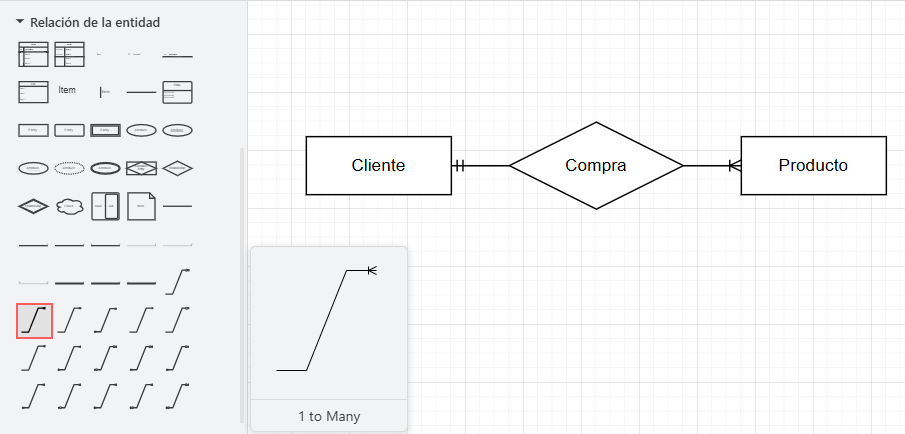

Ahora unimos con un conector (usando los conectores de relación uno a uno y uno a muchos):

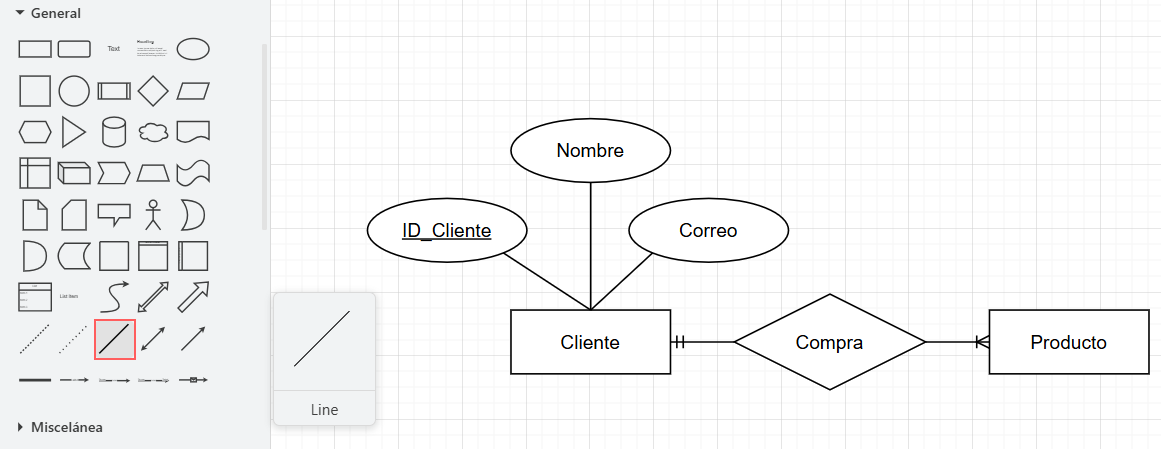

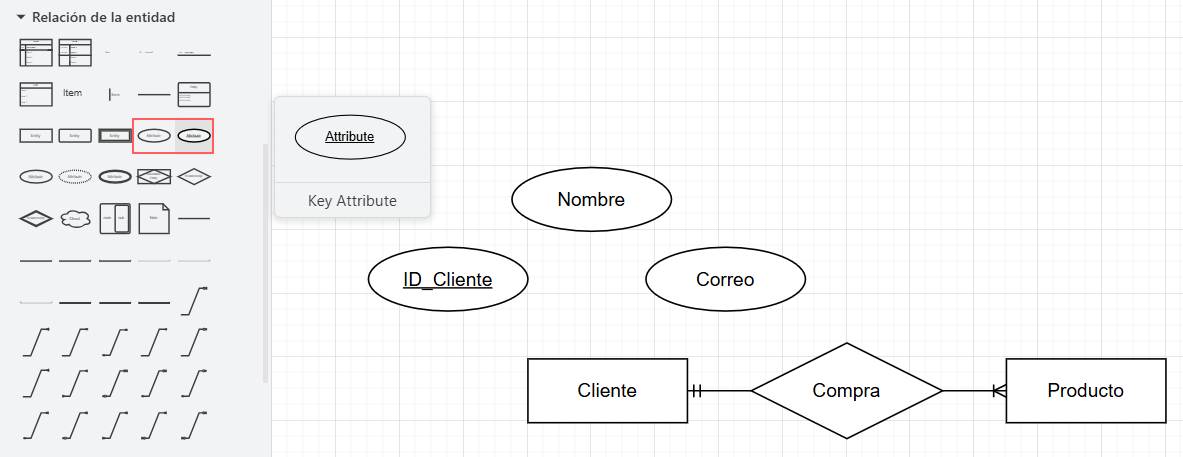

Para finalizar vamos a definir los atributos de la entidad cliente, añadimos la clave, el nombre y su correo, esta vez los unimos utilizando conectores de línea:

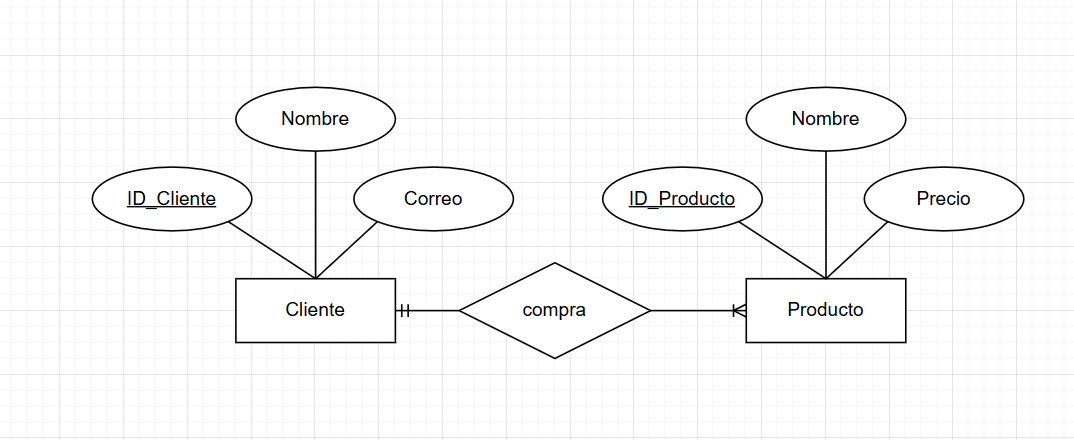

Ahora repite el proceso en la otra entidad Producto y el resultado sería el siguiente:

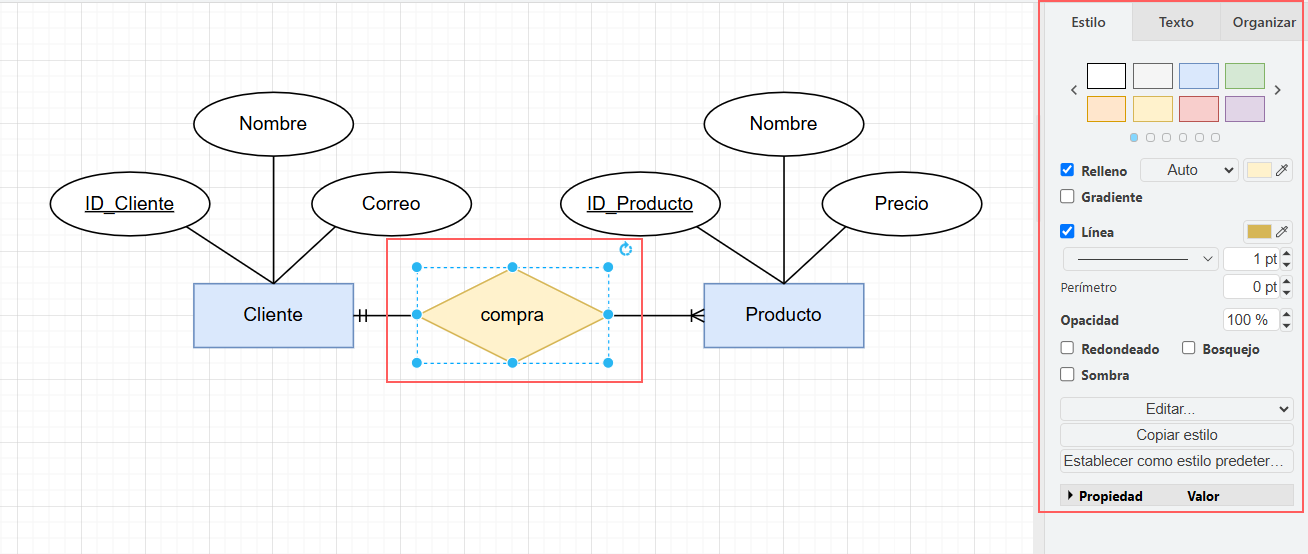

Podemos aplicar distintos estilos utilizando el cajón de herramientas de la forma seleccionada.

Para mostrar cómo representar nuevas formas en Draw.io, vamos a modificar este ejemplo. Usaremos una entidad Pedido, que se relaciona con una entidad débil llamada DetallePedido (se dice entidad debíl porque depende de otra entidad, si no tienes pedidos no tiene sentido).

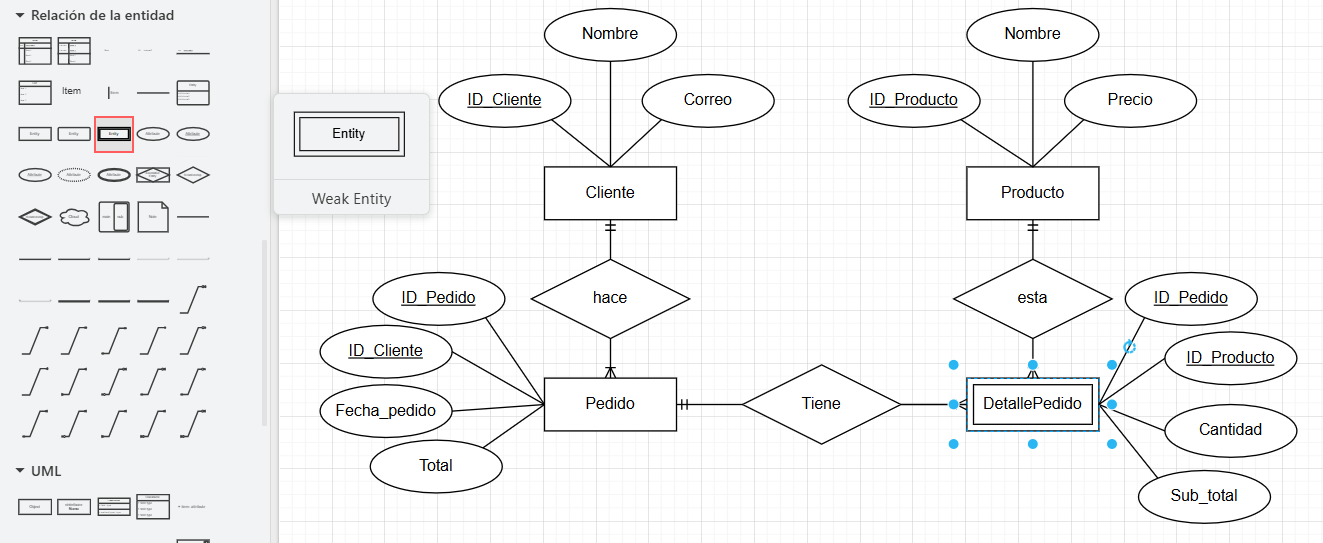

Añadimos la entidad débil:

La entidad DetallePedido se dibuja con doble borde para marcarla como débil

Además, ahora puedes observar que DetallePedido se conecta con la entidad Producto, que indica qué productos están incluidos en cada pedido.

De esta forma, reflejamos una relación común en bases de datos: un pedido puede incluir varios productos, y cada producto puede estar en múltiples pedidos.

Buenas Prácticas al diseñar

• Usa nombres claros y singulares para entidades. Ejemplo:
  • ✅ Producto
  • ✖️ Productos
• Relaciona entidades con verbos: Compra, Contiene. Ejemplo:

Usuario

Presta

Libro

• Añade atributos claves como id_cliente, fecha, etc.
• No mezclar atributos con relaciones.
